日々想定外のことや自分の凡ミスがあって一喜一憂・一進一退しててブログを書く暇がないのだけど、これは凡ミス系。(´・ω・`)

リヤのカムリナックルをアームごと移植しようとしたけど、2本あるアームの1本長さが足りないので、ターンバックル部分をどうにかひねり出して延長してやろうという作戦。車検的にはアレだけど、パッと見ノーマルの体でゴニョゴニョ…。

そうは言ってもM17で穴の開いた六角棒なんて出回ってないし、片方左ネジなので汎用品があるはずもないので、六角棒に穴開けて自分でタップ切るか？しかし左ネジのタップなんてなかなか売ってなくて、ガチの高い奴かAmazonの怪しい中華製ぐらい。

2本作れればOKだから中華製でもいいかとも思ったけど、ネジ径も結構デカいのでイマイチ自信がない。

ここでふと、ミスミがCADデータをアップロードするとそれに合わせて作ってくれるサービス(meviy)をやってたのを思い出した。ざっと流れに目を通してみると、特に問題がなければほぼ普通の通販みたいに対応してくれるっぽい。いくらぐらいになるのか分からないので、試しに見積もりを取ってみることにした。

で、FreeCADを久しぶりに立ち上げて、それっぽい部品をモデリング。

簡単な形状のはずだけど、久しぶり過ぎておぼつかない…。”Fasteners”というAddonでネジのモデリングが簡単にできるということを学んだ(笑)。あと、ソリッド化とミラーを今更習得。

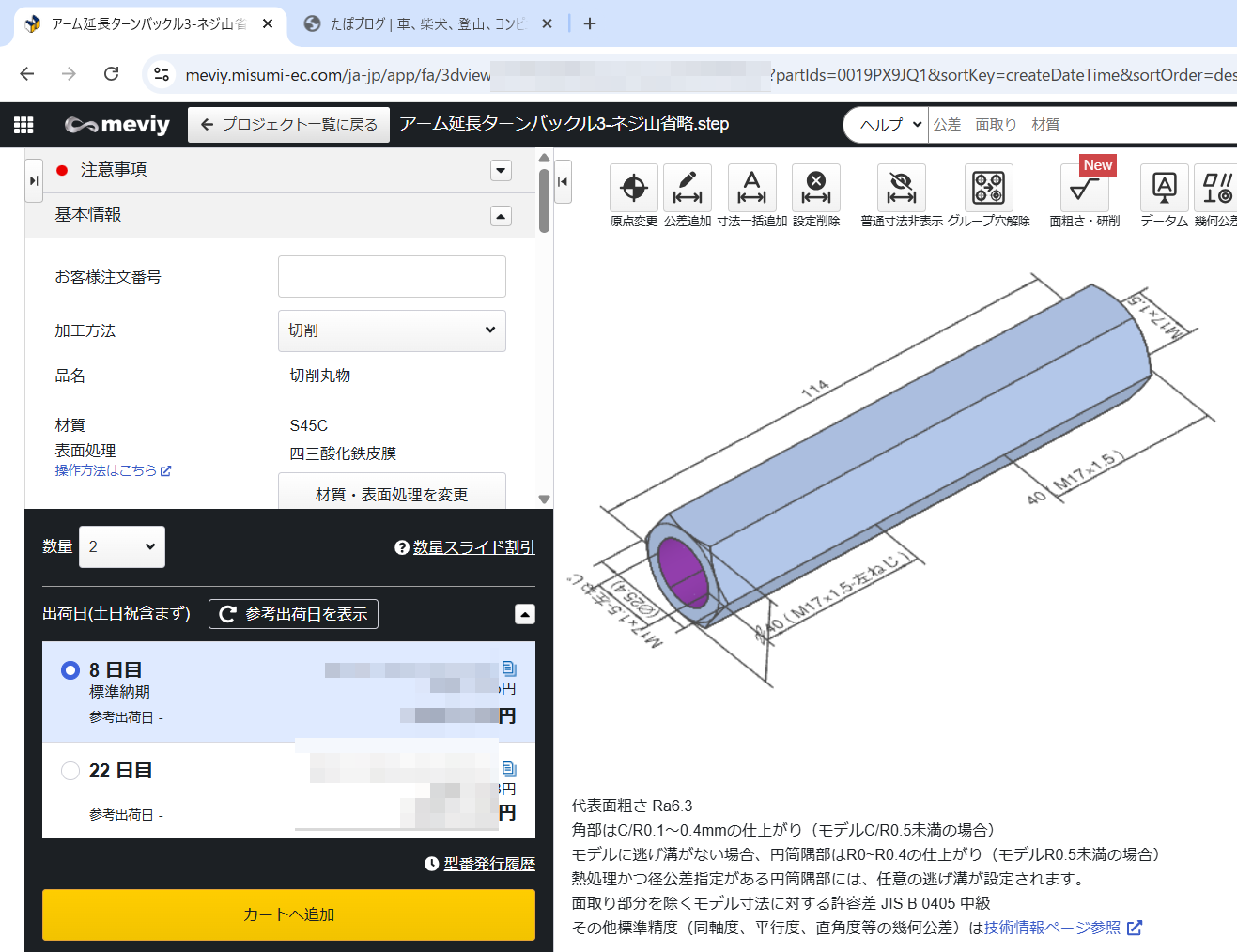

で、*.step形式でエクスポートして、ミスミのmeviyにアップロード。(ミスミは相変わらず個人は非対応のようなので、個人事業主の体でゴニョゴニョｗ。後日ミスミから電話が掛かってきて、部品の製作についての確認かと思ったら、meviyの使い勝手のヒアリングと講習会の案内で、ヒアリング中に「個人事業主の方ですか？」と聞かれてモゴモゴ応えたりｗ)

しかし、なかなかmeviyの見積もりが通らなくて、何でかなーとヘルプを検索したりチャットボットに聞いてみたりしてたら、「ネジ山までモデリングしてはダメ。meviy上でネジの寸法を指定する。」って記述を見つけた。

その通りにやってみたら、無事に見積通過。

M17細目のせいか左ネジのせいか、「規格に沿って製作するけど、一般的なネジサイズではないので、検査は省略します」的なワーニングが出たけど、まあ気にしない。

デフォルトの鉄系素材(S45C)に黒染めで2本で1万円弱。特注品の割りには思ったほどではないかな。素人が工具と材料をそろえて手作業で自作するよりよっぽど安くて確実だ。ホントは試しに1本作ってみて、大丈夫か確認してから2本目に行きたいとこだが、1本だと割高。納期長い方にするとちょっと安くなるけど、色々試行錯誤するだろうから8営業日の方で注文してやった。

ところが、チマチマ買い足してた部品の中にM17のボルトナットがあったので、カムリアームのターンバックルを外して、右ネジ側にM17のボルトナットをハメてみたら、なんかボルトはスカスカ、ナットに至ってはアームのネジの先端の半円棒部分すら入らなかった。

M17じゃなくてM18じゃん！＿|￣|○

車体下で無理な姿勢で適当に測ったからノギスのくちばしがネジ山の谷に入っちゃってたのかなあ…。

当然ながらキャンセルは効かないので、M18でモデルを修正して注文しなおしてやった。完全に金と時間のロスだ。(´・ω・`)

自分で削る道具＆技術があったら、M17のやつにM18でタップ立ててやるとこだけど、タップが地味に高いし左ネジが中々ないからなあ。と思ったけど、M18は意外と安いな。これなら再注文するよりタップ買ってきてネジ穴拡大した方が良かったかな。ピッチも同じだし、1mm拡大するだけなら俺でもできる気がしてきた。

慌てるとロクなことがないなぁ…。(´・ω・`)
